/ 軟件簡介
SimArk Al Builder是我司自主研發的基于“代理模型”與“不确定性量化”的機器學習與AI建模工具:
✦ 通過大數據（仿真、試驗、物理樣機實測數據等）構建代理模型，并封裝成數字樣機進行交付
✦ 使用生成的代理模型進行模型降階與圖形渲染，開展數字孿生系統的搭建與應用
✦ 試驗數據修正仿真模型，虛實結合；從大數據到數學模型
代理模型（Surrogate Model）與不确定性量化（Uncertainty Quantification）
代理模型，也稱爲(wéi / wèi)替代模型或元模型，是一(yī / yì ／yí)種高可信度的模型生成技術并最早應用在航空航天與軍事領域。代理模型作爲(wéi / wèi)仿真與實驗的補充與部分替代，通過對仿真結果、實驗數據進行學習和(hé / huò)拟合，提供快速的近似解，是優化設計和(hé / huò)實時控制的重要(yào / yāo)工具。
不确定性量化（Uncertainty Quantification, UQ）是在系統中存在諸多不确定性因素時向決策者提供高置信度的系統行爲(wéi / wèi)預測的過程。UQ通過量化實際問題模型背後的不确定因素以評估和(hé / huò)減少不确定性帶來的風險,包含了(le／liǎo)數據采樣、代理模型生成、精度驗證、統計校準、不确定性傳播、反問題求解等一(yī / yì ／yí)套完整科學技術體系。
代理模型用于快速預測系統的響應，不确定性量化則确保了(le／liǎo)預測和(hé / huò)決策的可靠性，數值仿真則爲(wéi / wèi)代理模型的生成提供了(le／liǎo)大量訓練數據。三者結合，可以充分發揮“AI與機器學習、試驗與統計大數據、仿真計算”的技術融合優勢，爲(wéi / wèi)複雜工業品的研發與測試，在理念、方法、技術手段上提供新思路。2017年美國國防部DOT&E在指南中強調了(le／liǎo)采用數學統計方法進行代理模型建模與仿真的必要(yào / yāo)性，美國宇航局的建模與仿真标準(NASA-STD-7009A) 中要(yào / yāo)求對模型的輸入不确定性及輸出不确定性進行量化估計，都已明确“代理模型、不确定性量化、仿真計算”是指南推薦的研發與試驗手段。
代理模型（Surrogate model）的生成與應用

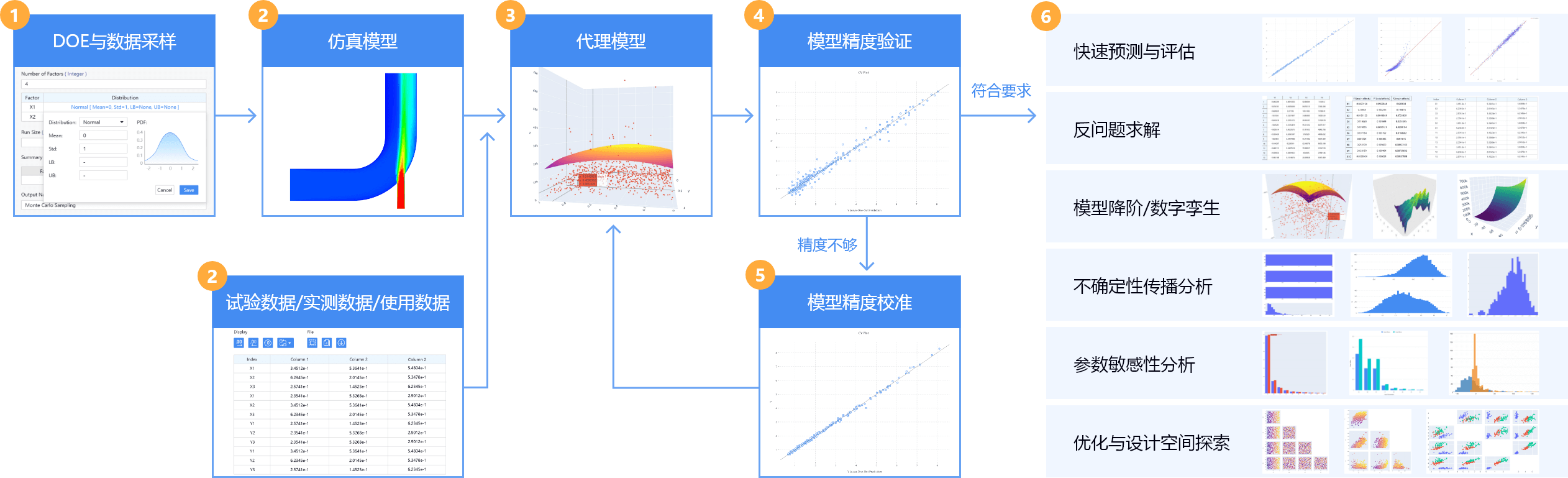

通過代理模型技術生成數字樣機模型的過程如下：
✦ 輸入數據可以是試驗數據、裝備運行實測數據、單學科/多學科仿真數據，通過DOE算法進行數據采樣與訓練數據輸入（下圖①②）
✦ 通過多項式逼近方法或神經網絡等AI與機器學習方法生成代理模型（下圖③）
✦ 對代理模型進行精度确認與模型修正（下圖④⑤）
✦ 代理模型是封裝好的高可信度數學模型，可對此模型進行分析與使用，給與輸入參數快速得到輸出參數（下圖⑥）
✦ 可導出封裝好的數字樣機模型，可包含功能特性、目标特性、通用性特性等，可選擇去除一(yī / yì ／yí)些不需要(yào / yāo)的關鍵設計參數保障設計數據安全
/ 典型應用場景
場景一(yī / yì ／yí)：數字樣機的“建模交付、考核驗證、樣機模型叠代更新”

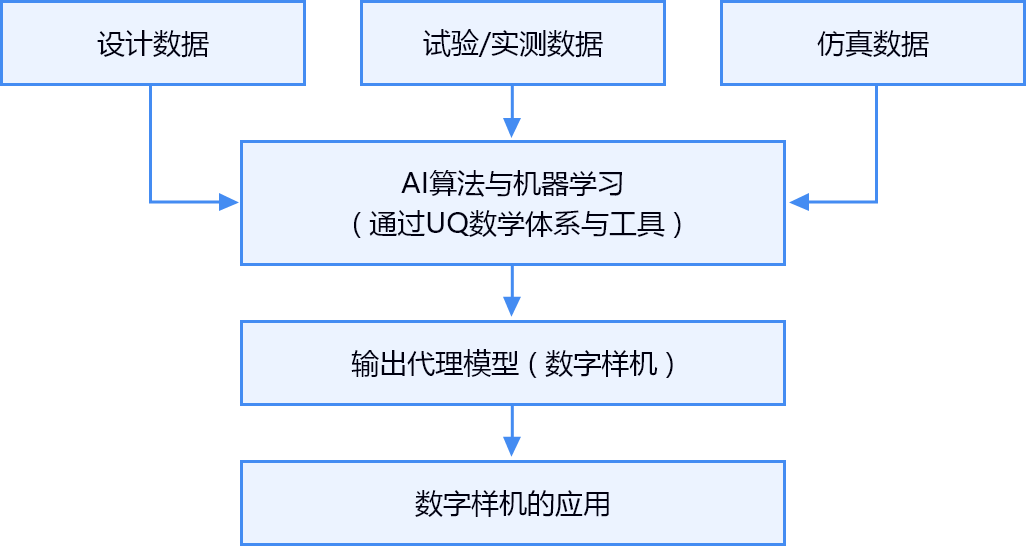

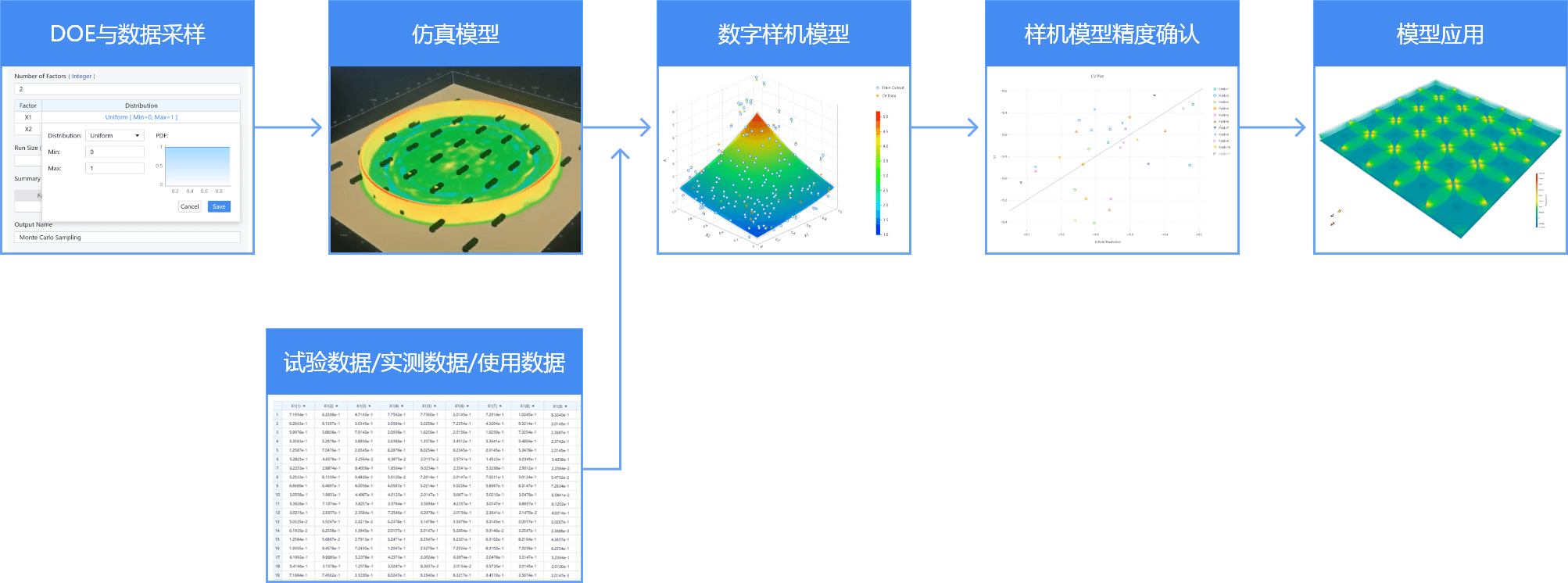

數字樣機搭建過程如下圖示：（ 交付後的數字樣機模型，可通過使用過程中積累的數據進行動态更新與模型叠代 ）
▷ 數字樣機的交付與應用
以某工業裝備的“功能&性能數字樣機”爲(wéi / wèi)例：

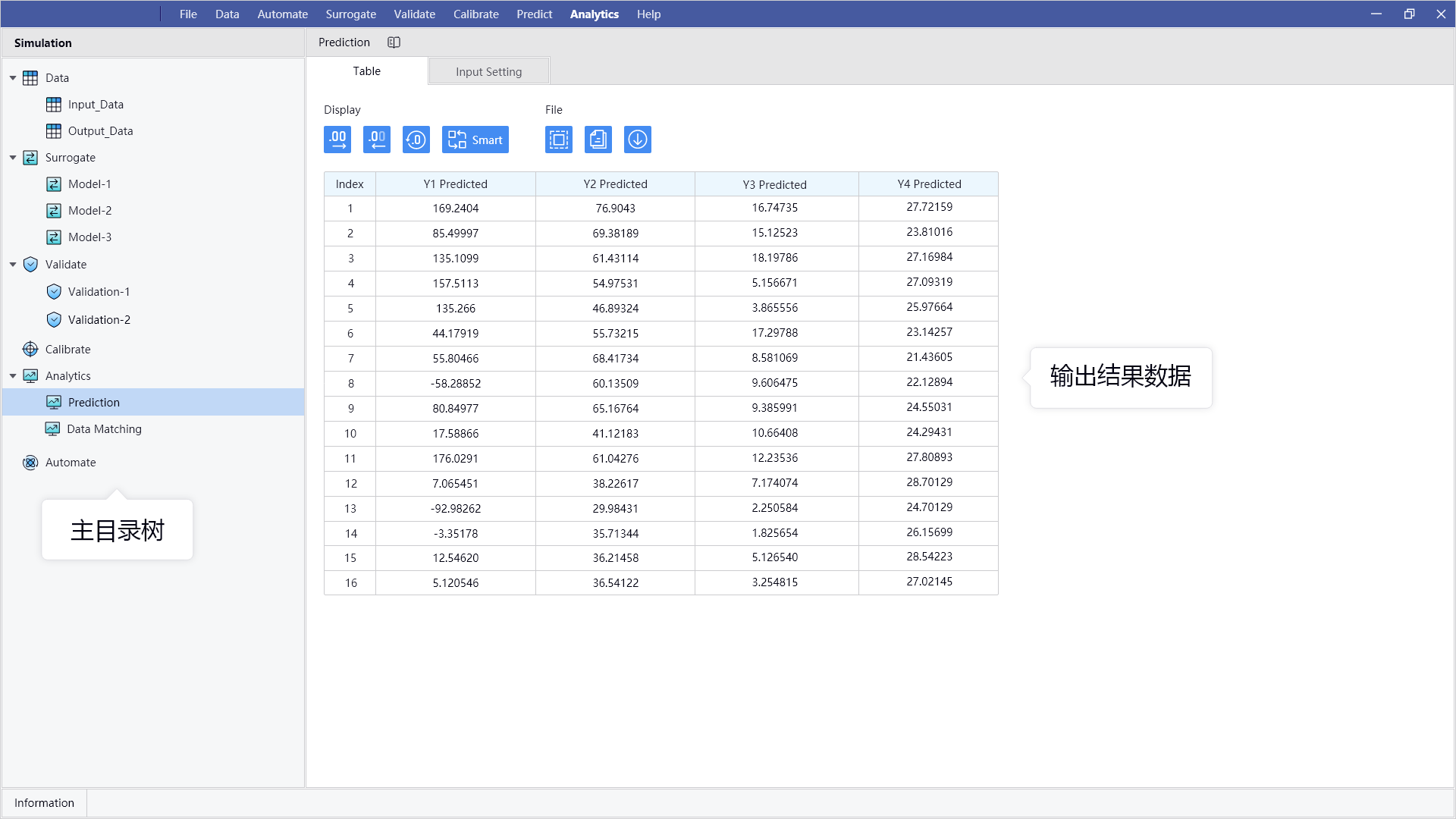

用戶通過圖形交互界面，在數字樣機中輸入參數，快速得到對應的樣機特性輸出：
✦ 數字模型中的數據來源于設計、試驗、數值仿真，因此，數字樣機能包含高可信度的多場/多學科數據
✦ 給與數字樣機對應的輸入，可通過代理模型快速得到輸出

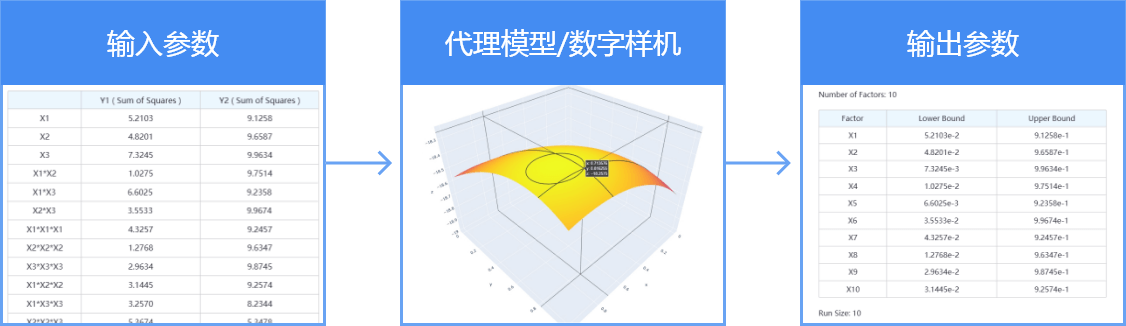

數字樣機模型示例
▷ 數字樣機模型的考核與驗證
數字樣機與實體樣機的數據對标與可信度考核，可通過比較兩種不同類型的樣機所輸出的結果來進行驗證，可操作性強，具體流程如下圖：

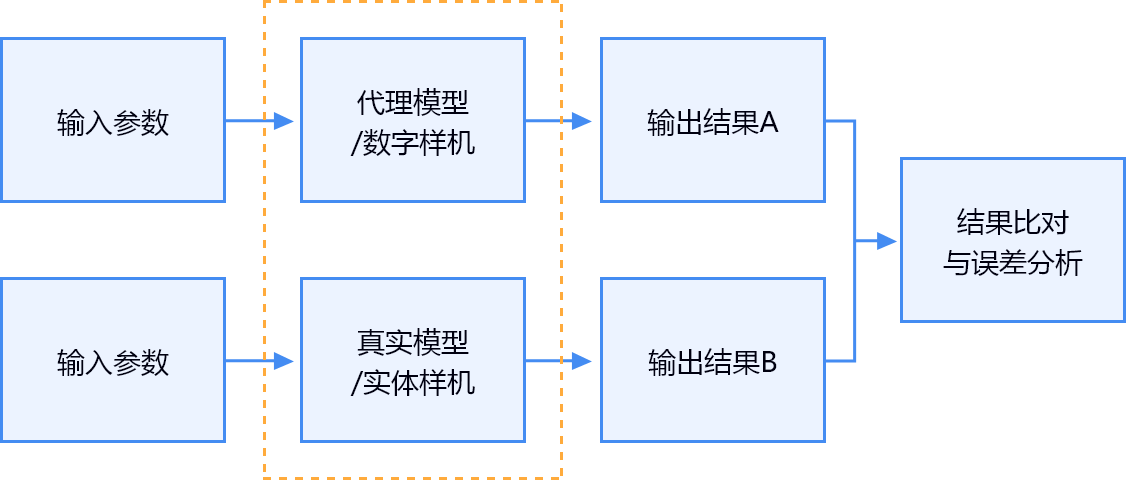

同一(yī / yì ／yí)組輸入下 " 數字樣機 - 實體樣機 " 輸出對比驗證

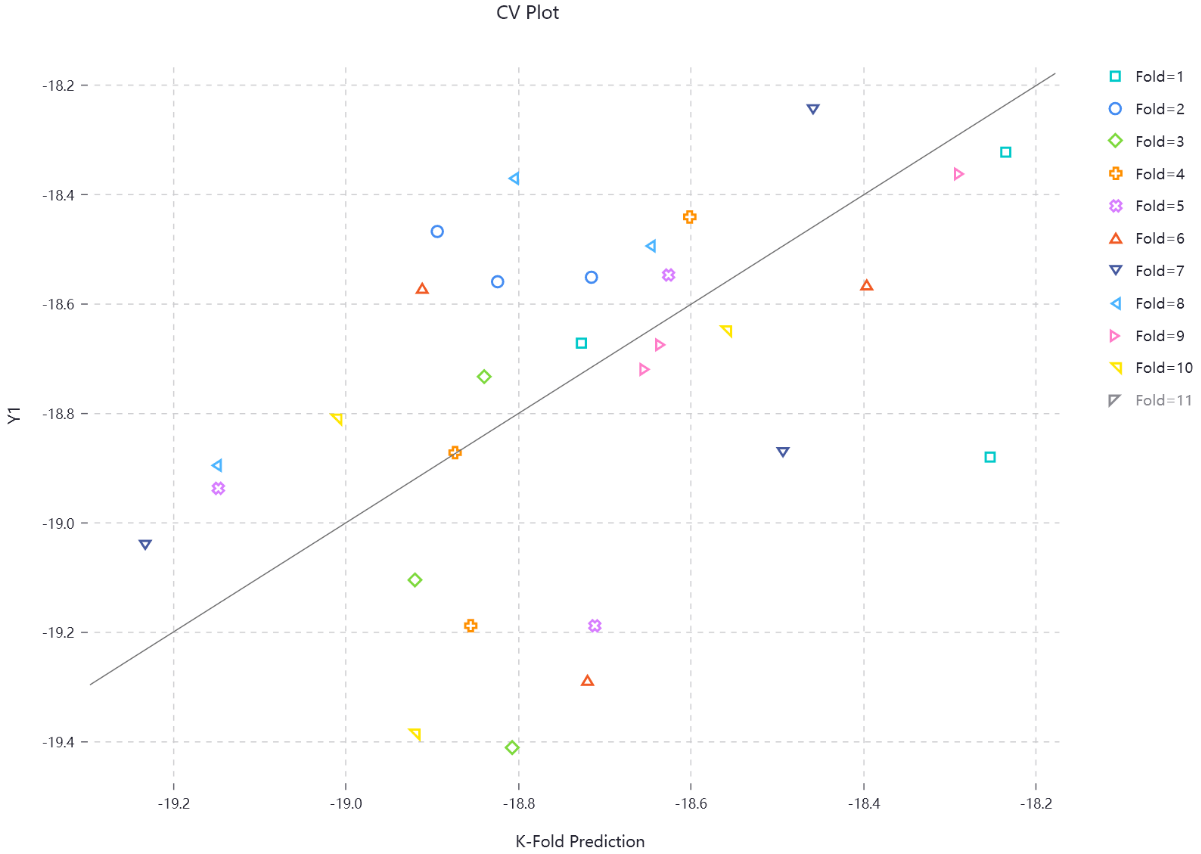

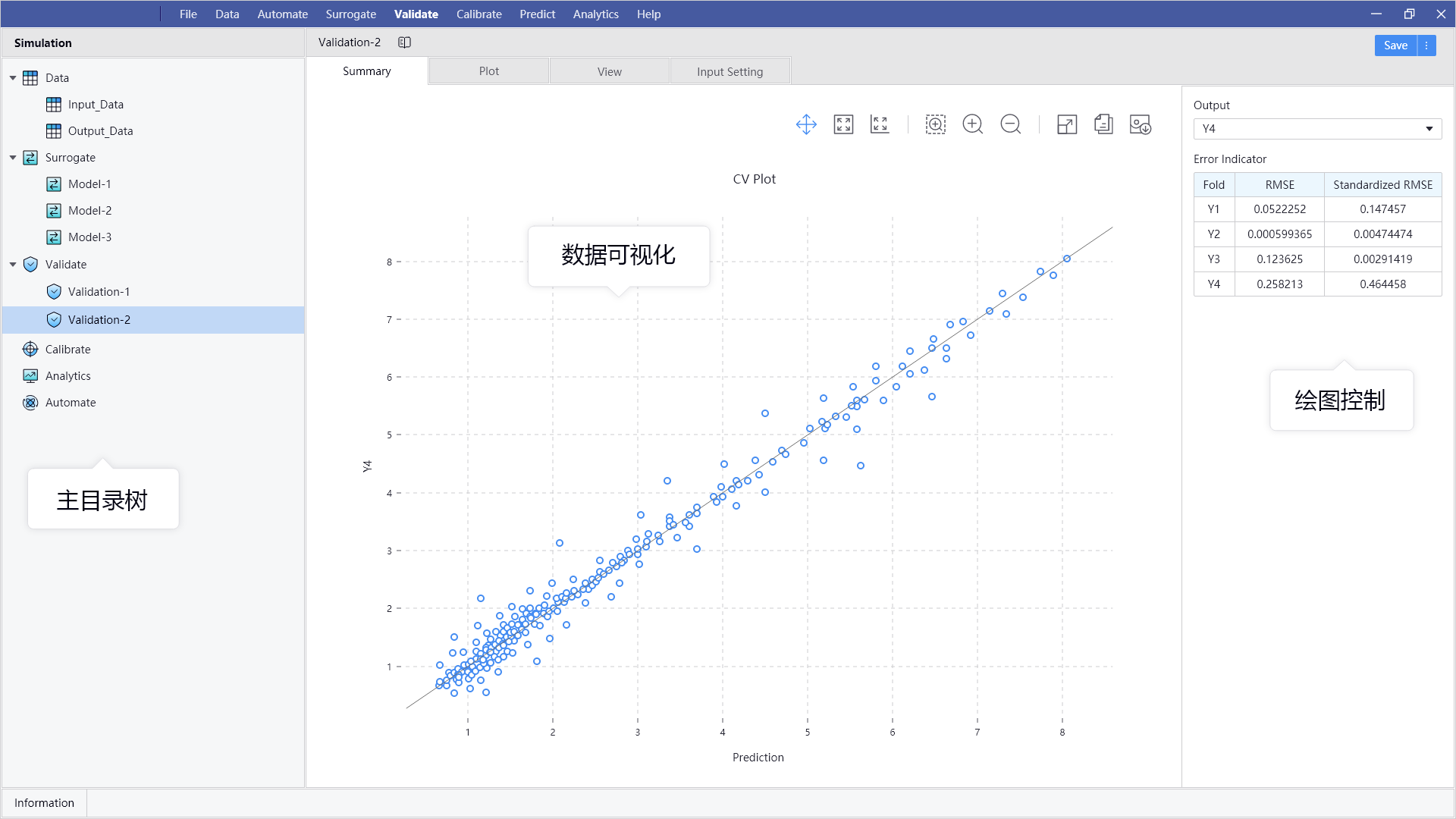

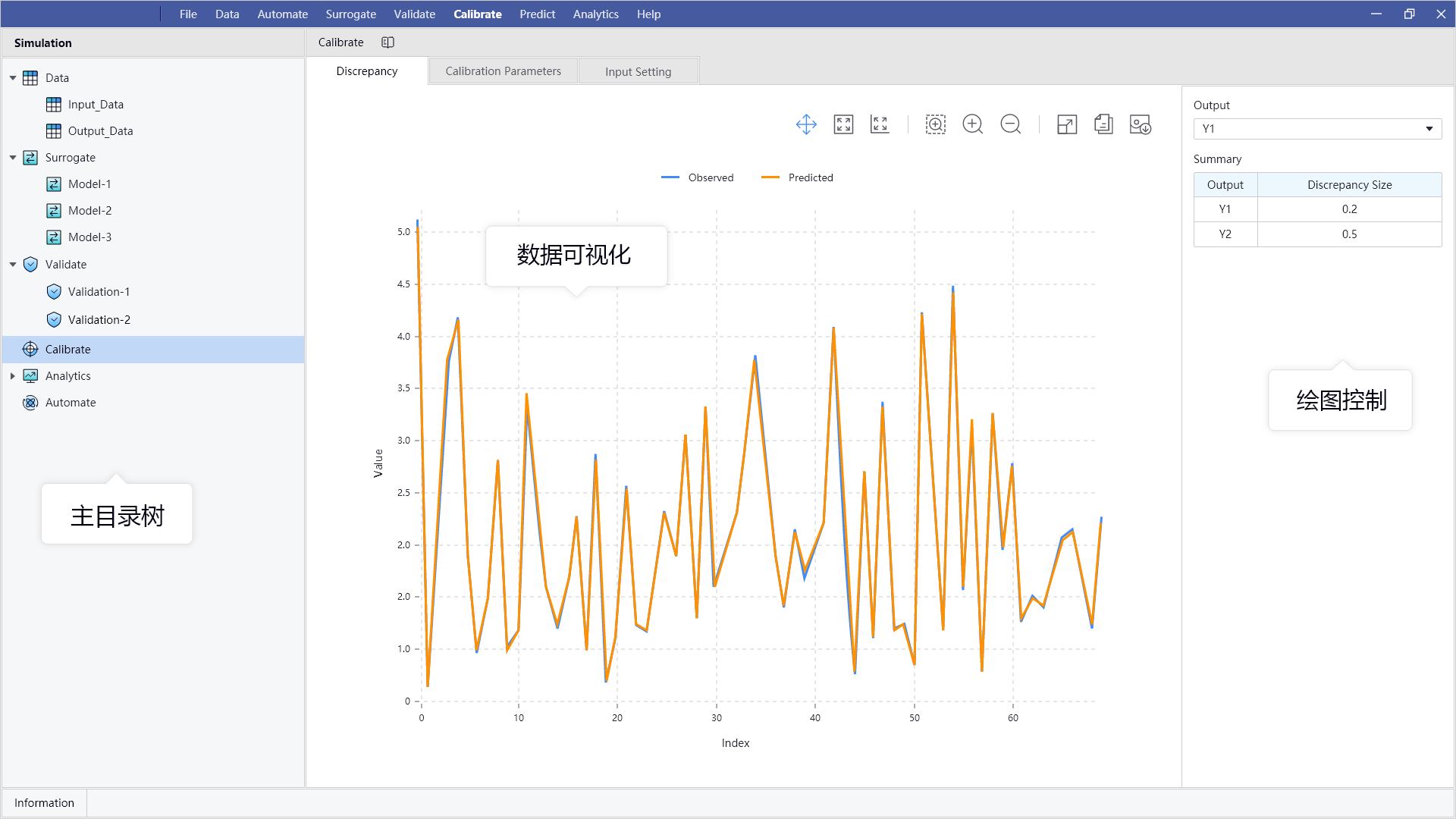

在UQ算法中，可通過圖形與曲線，去定量描述數字樣機和(hé / huò)實體樣機之間的誤差：
▷ 用“代理模型”進行數字樣機建模的優勢
通過代理模型技術生成數字樣機，有如下較爲(wéi / wèi)顯著的優勢：
數據安全性、數字樣機實用性兼顧
- 裝備研制院所對使用方關注的功能、性能、運用效能等關鍵參數進行封裝，生成“數字樣機/數字孿生模型”，可選擇去除一(yī / yì ／yí)些不需要(yào / yāo)的關鍵設計參數保障設計數據安全；
- 封裝後不影響數字樣機的精确性與輸入輸出。
數字樣機易交付、易考核/驗證
- 交付給使用方的數字樣機，用戶可通過一(yī / yì ／yí)系列的輸入/輸出結果，與設計研制方的仿真模型、曆史數據、試驗數據、實測數據進行對比，評估輸入輸出的功能是否完整，以及數據誤差範圍；對數字樣機關鍵指标進行定量評估。
數字樣機的模型健壯性與易用性
- 生成與交付的“數字樣機/數字孿生模型”可單獨運行，不需要(yào / yāo)各學科、各領域的專業工具進行輔助；不需要(yào / yāo)複雜的系統環境進行數字模型支撐；
- 模型已經進行封裝與模型降階處理，用戶直接輸入有效數據，即可快速獲得有效輸出。
數字樣機的可叠代性
- 數字樣機即裝備實物的數字孿生體，試驗數據、運維數據可作爲(wéi / wèi)持續的輸入數據對代理模型進行修正與優化，叠代修正。

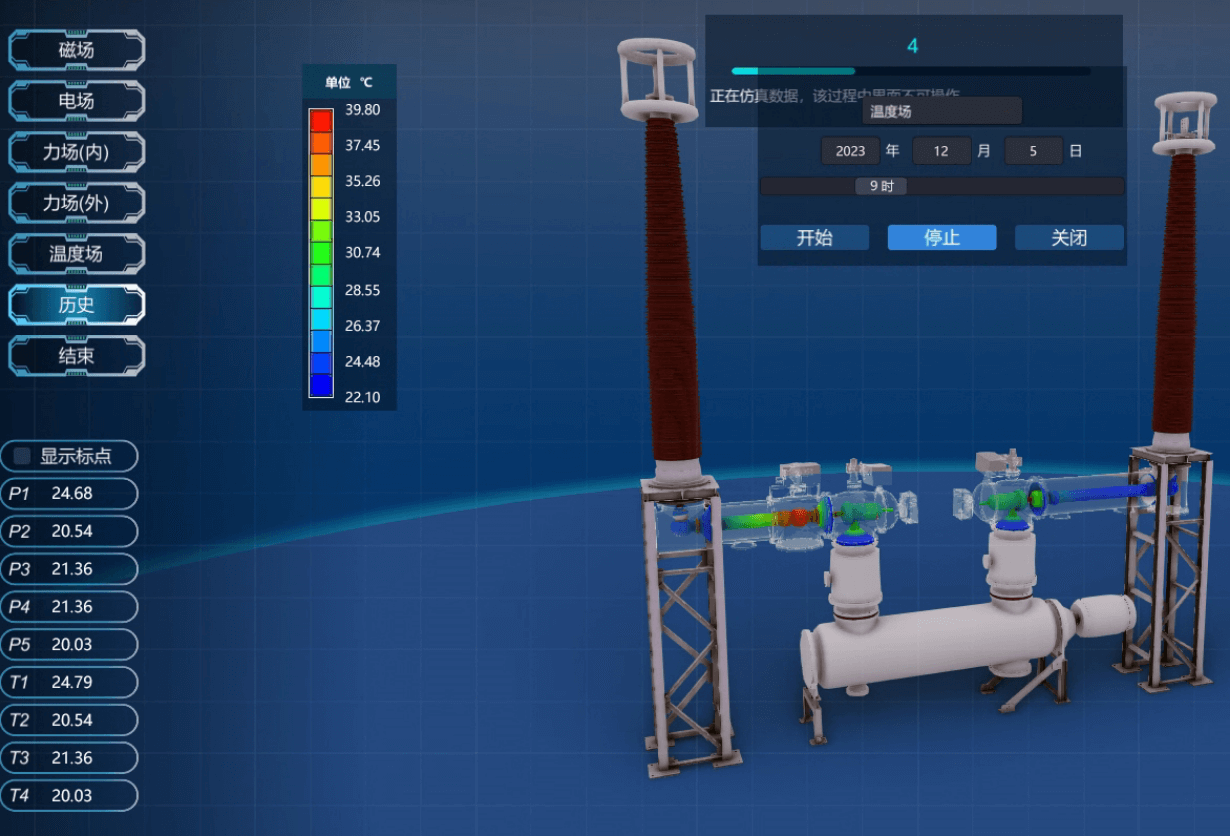

場景二：數字孿生模型的搭建

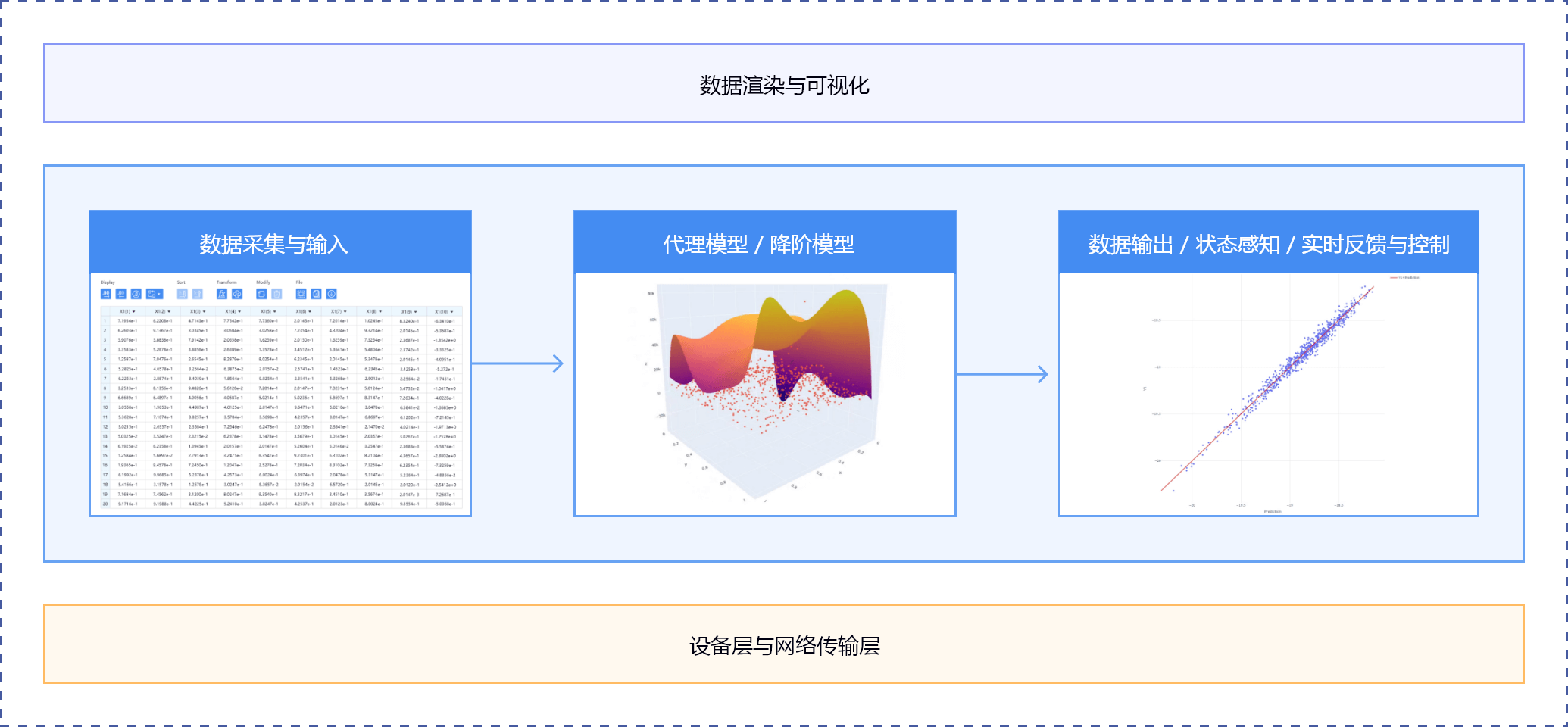

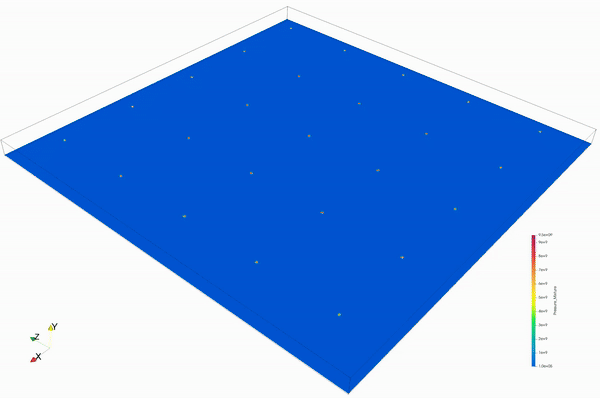

基于代理模型技術的數字孿生系統搭建示例：

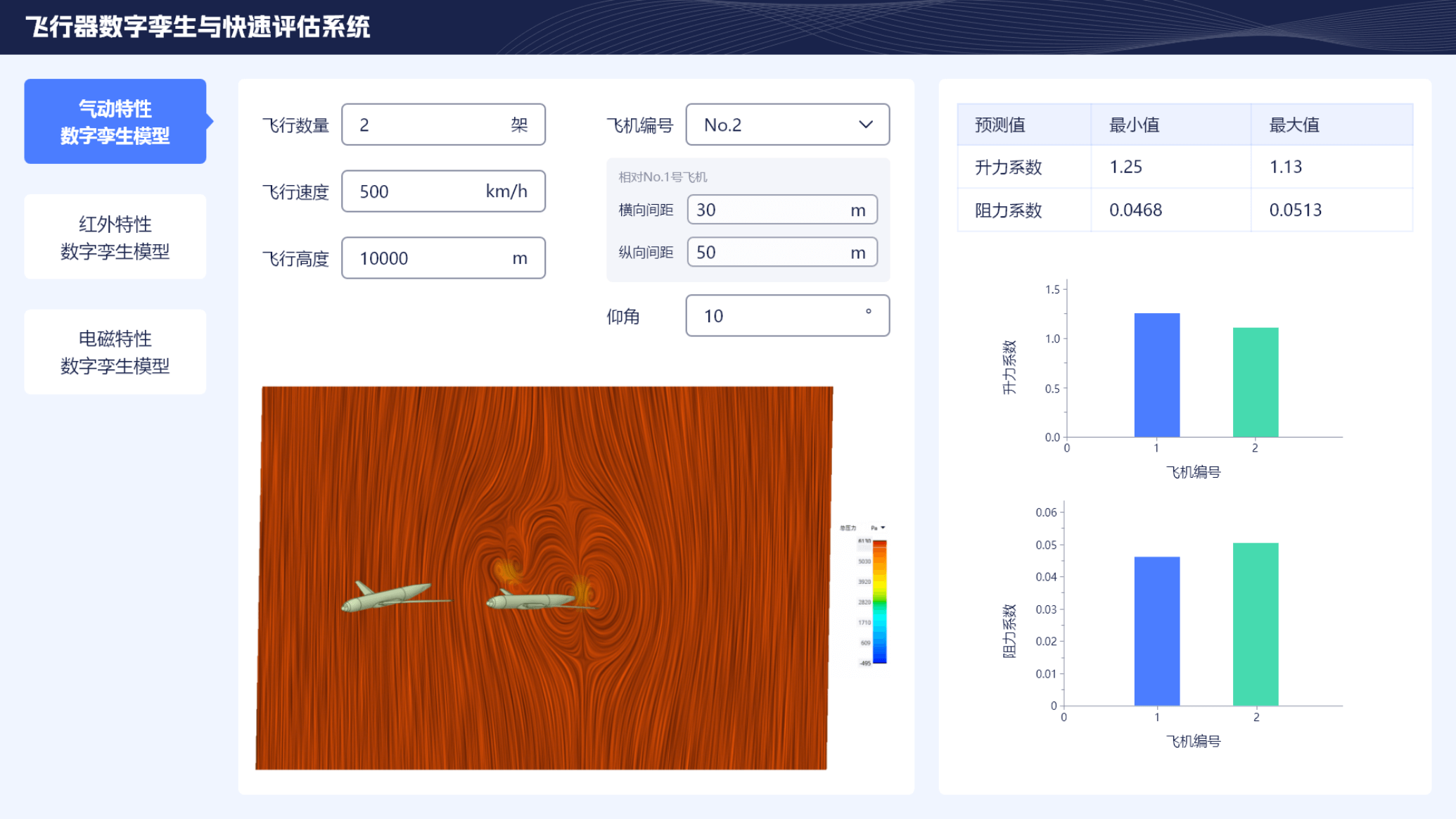

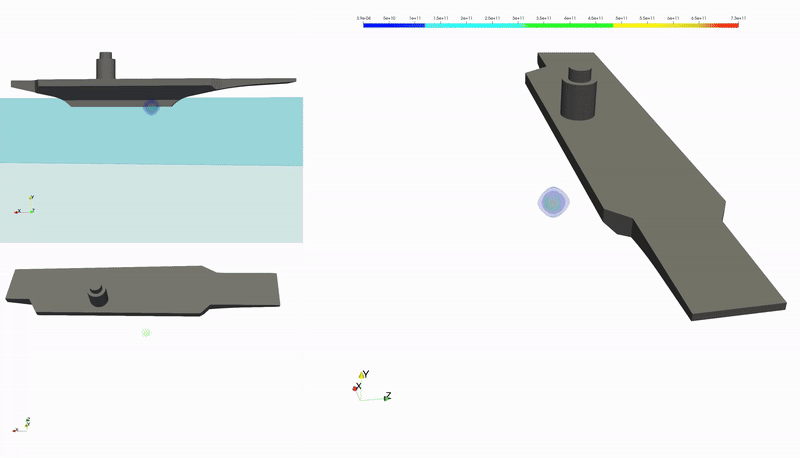

▷ 飛行器數字孿生模型
▷ 裝備性能數字孿生模型
數字孿生模型應用關注點：
✦ 力學毀傷特性與爆炸性能參數
✦ 裝備在複雜地(dì / de)形環境下的效能表現
✦ 裝備性能數字化驗證
場景三：試驗數據修正仿真模型，模型降階與優化
問題與挑戰：

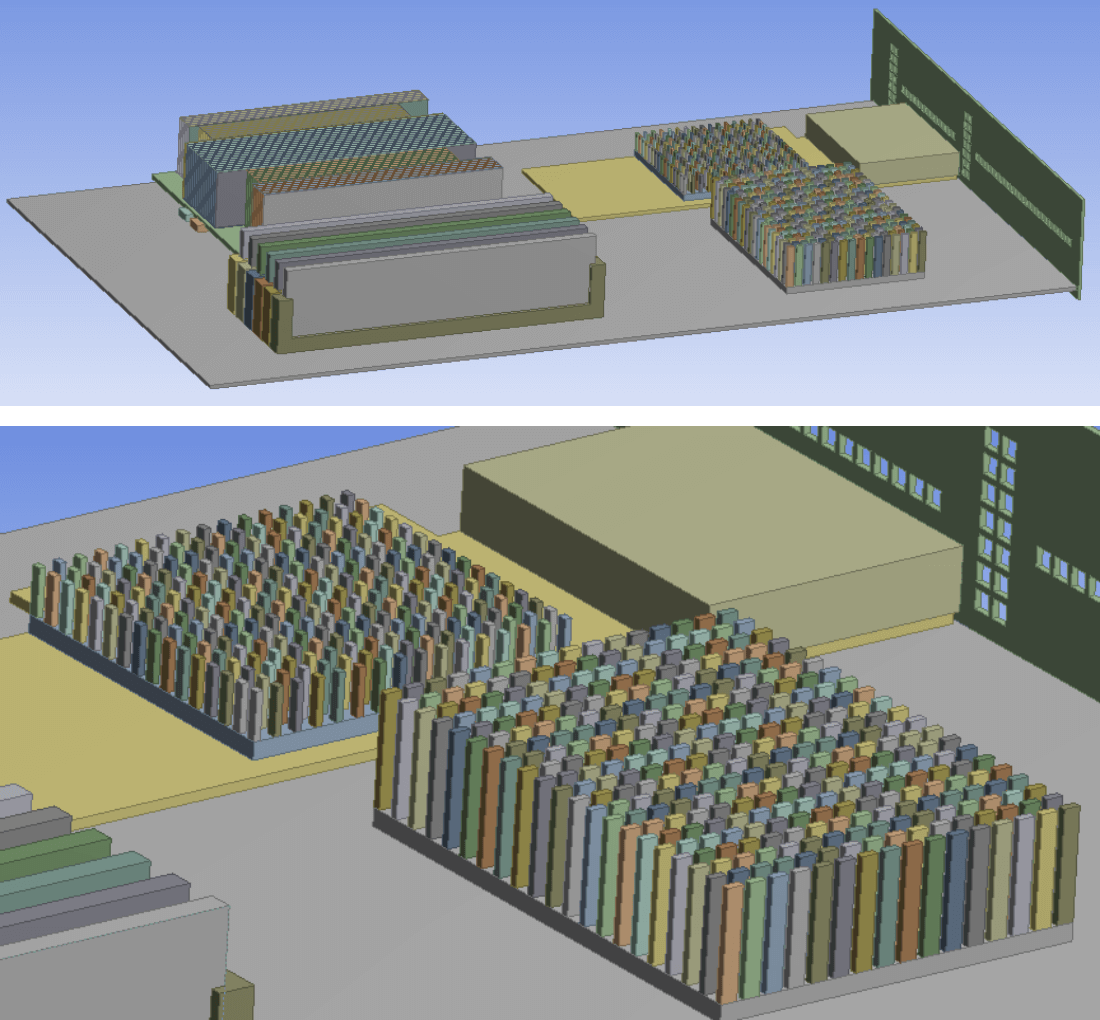

✦ 模型較複雜，CFD求解器精度不夠，溫度分布與真實情況有差距
✦ 工況多且單個工況計算時間長，導緻多參數方案優化時極爲(wéi / wèi)耗時

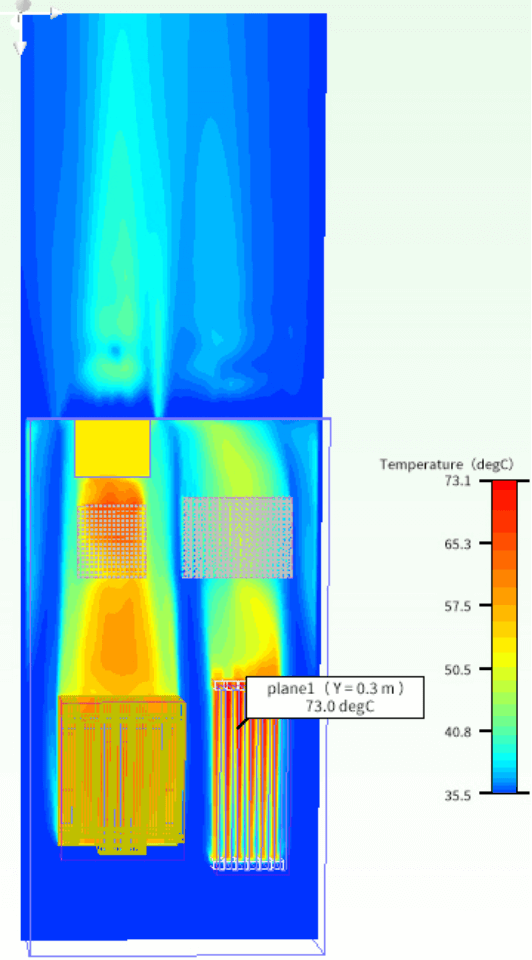

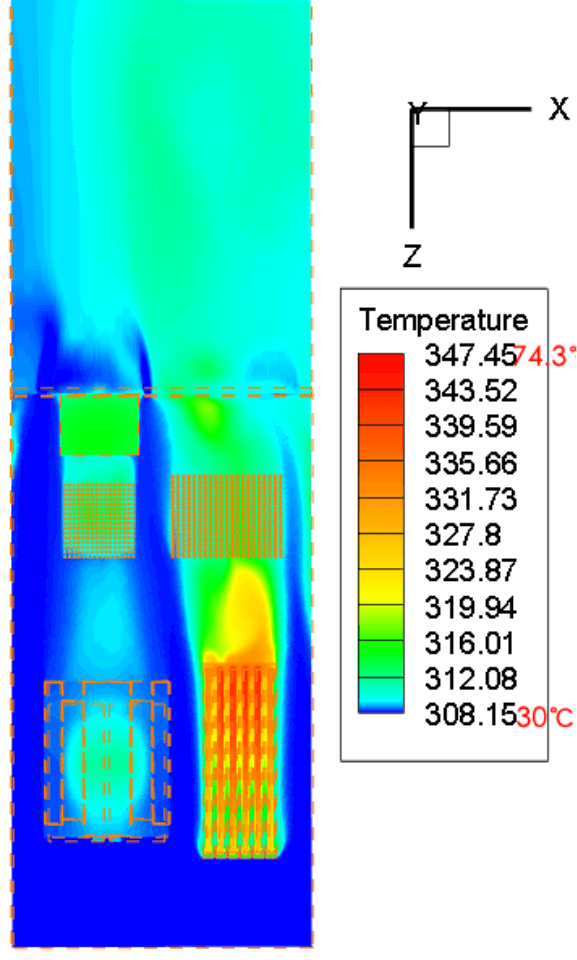

當前CFD求解器計算得到的溫度分布
真實的溫度分布
解決方案：

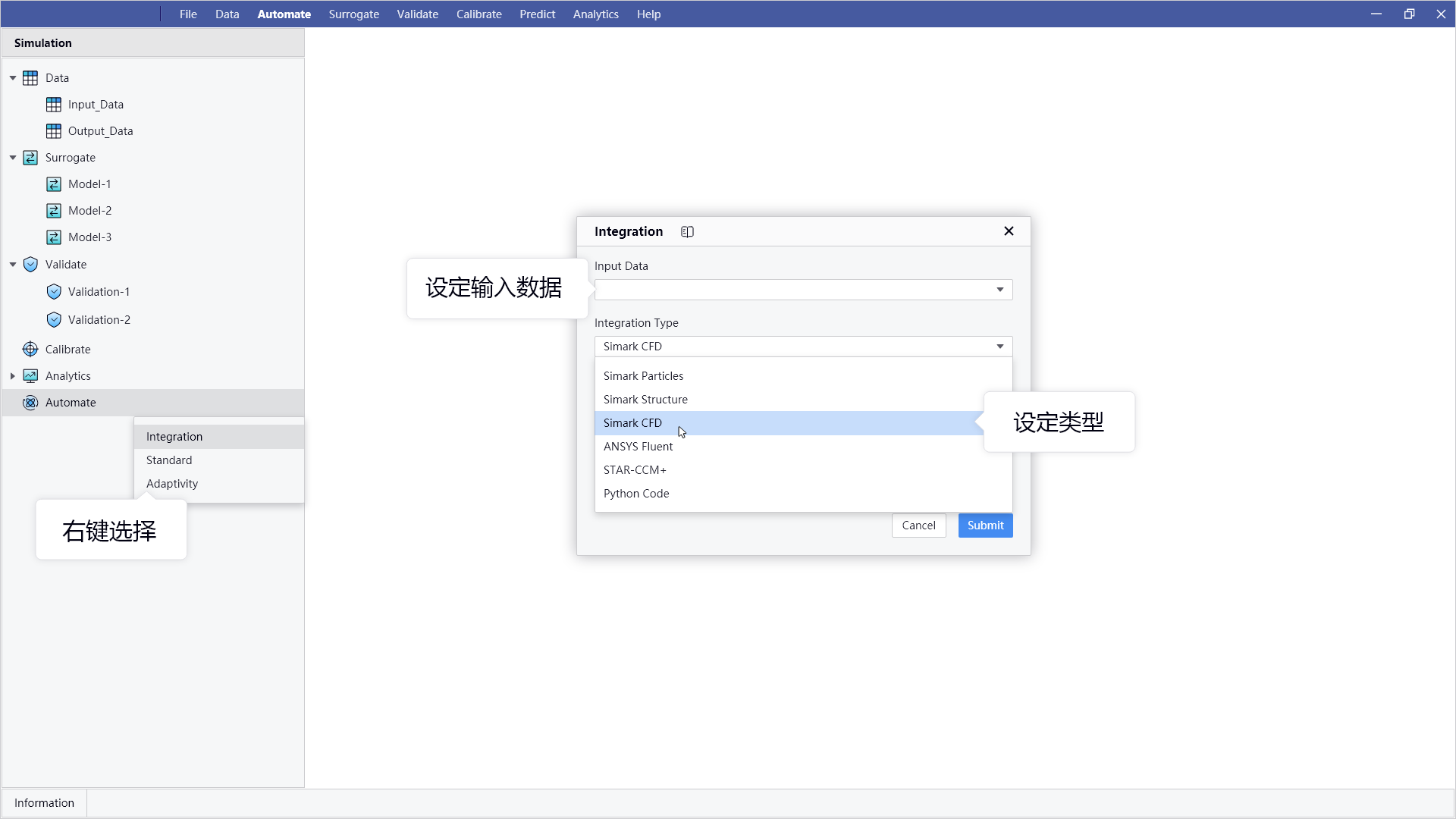

✦ CFD仿真數據作爲(wéi / wèi)輸入數據，進行機器學習生成 "代理模型1" ( "Automate" 功能 )
✦ 輸入實驗數據 (例如紅外測試儀測量出的監控點溫度)，對 "代理模型1" 進行模型校準，生成 "代理模型2" ，并對此代理模型進行精度驗證；( "Data&Validate&Calibrate" 功能 )
✦ 使用仿真+試驗訓練出來的 "代理模型2"，進行後續應用：( "Analytics" 功能 )
- 模型降階
- 溫度場快速預測與評估
- 反問題求解
- 不确定性傳播分析

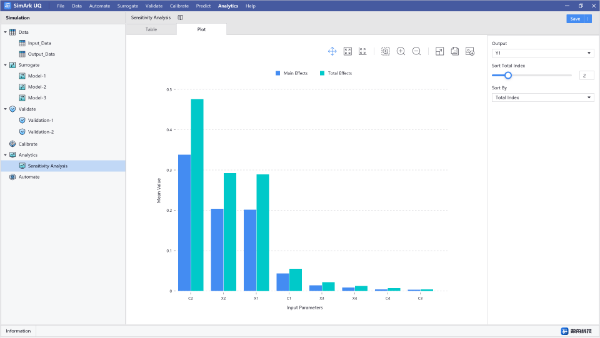

- 參數敏感性分析
- 優化與設計空間探索

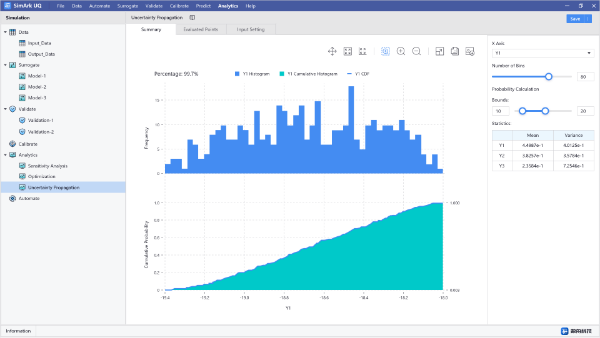

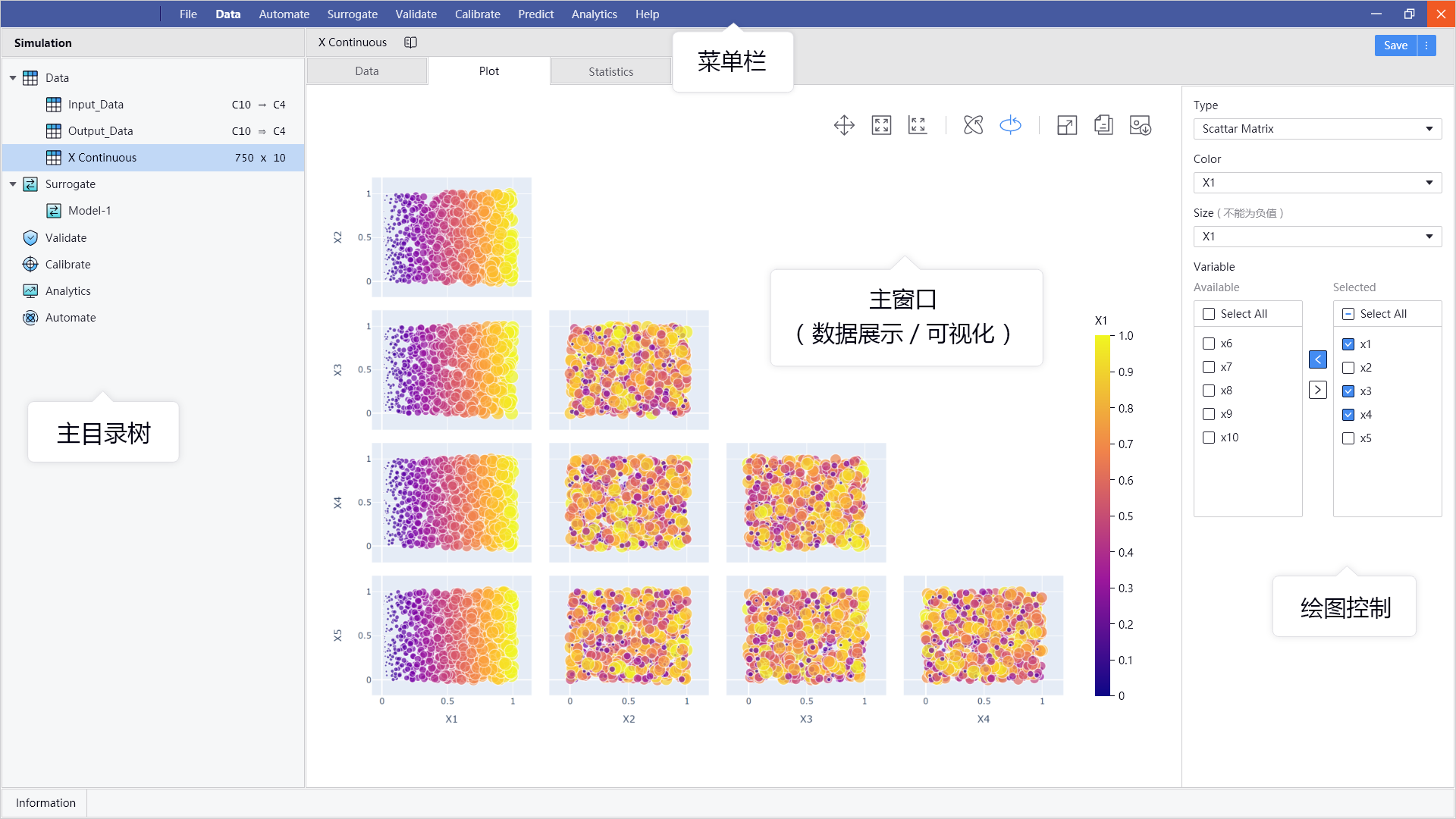

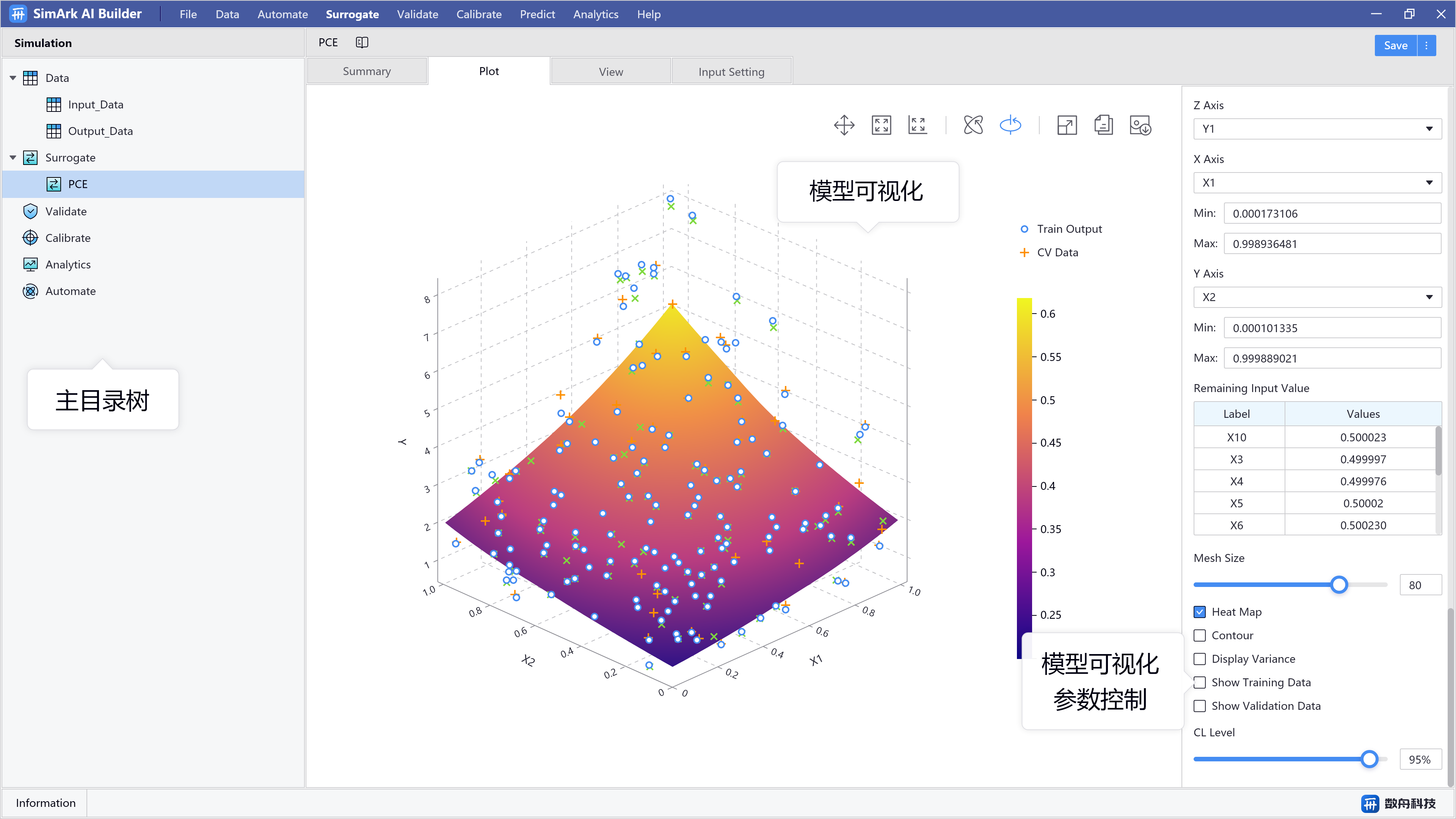

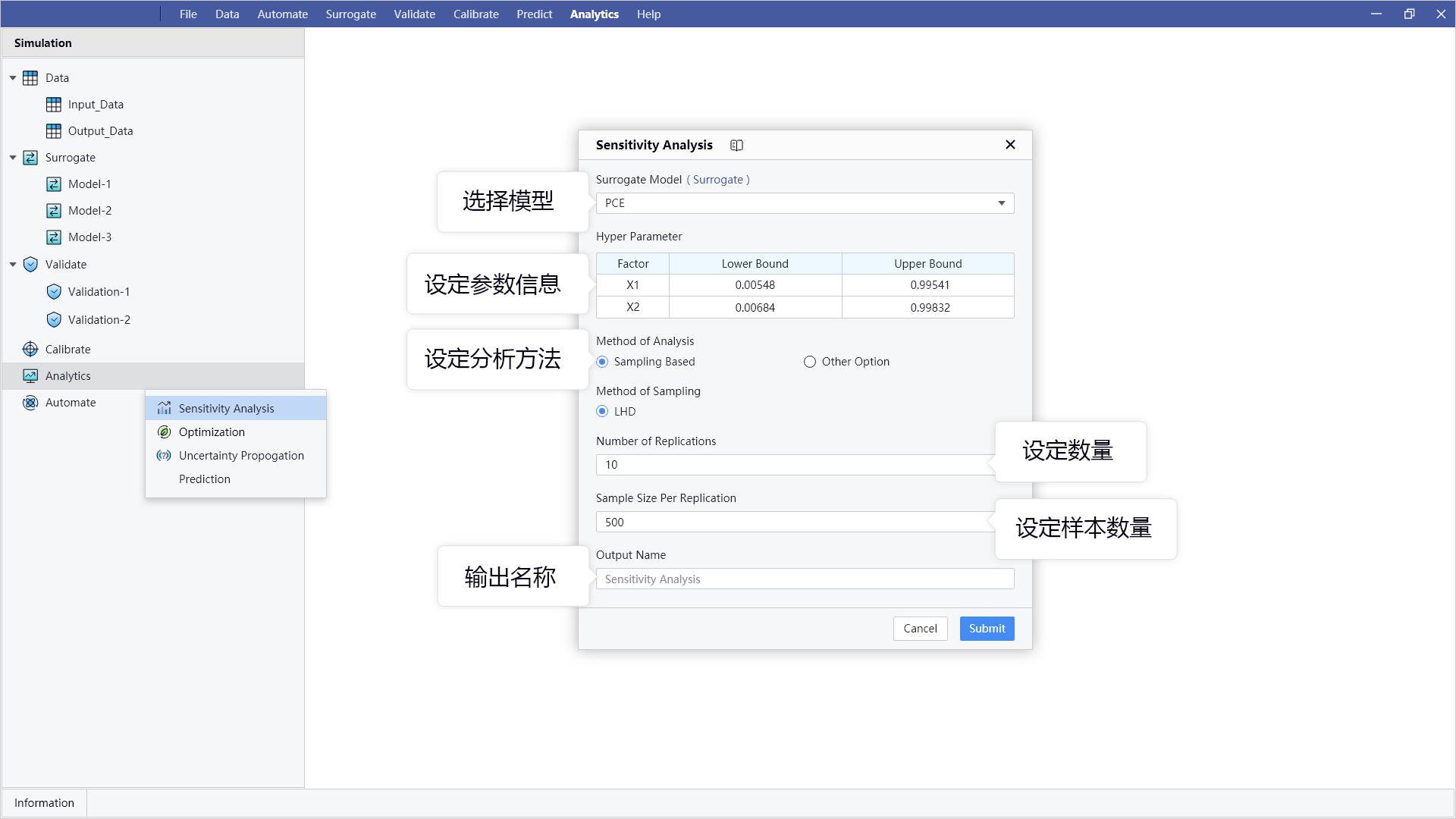

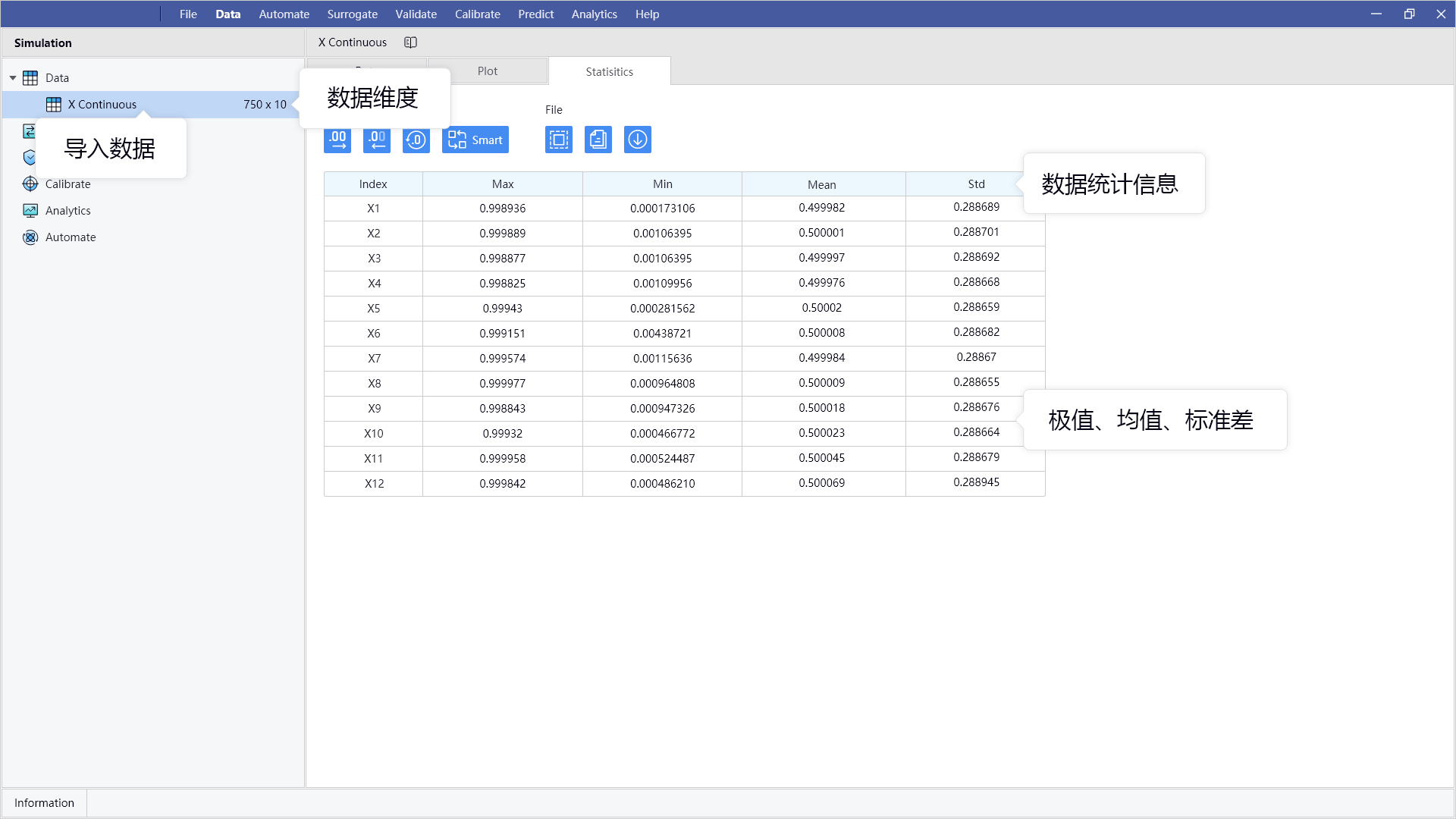

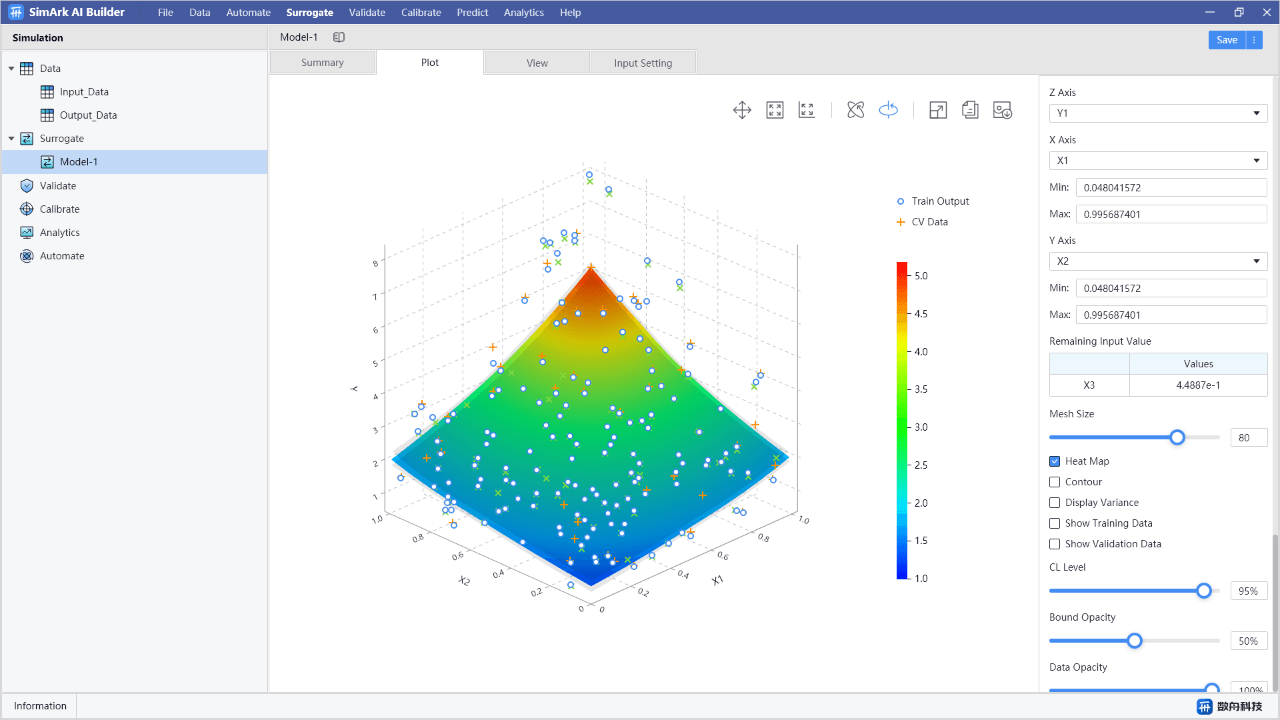

/ 産品界面展示
/ 高校科研版與教育版
SimArk UQ 高校合作及政策協議
國産化替代是我國工業軟件發展的必然趨勢，也是企業自主創新的關鍵所在。我們将持續投入研發，加速國産化替代進程，将我司推出的SimArk UQ軟件與高校深化合作，共同推動教材編寫、課程引入和(hé / huò)技能競賽等方面的創新，共同培養出更多适應新時代工業軟件發展需求的優秀人才。
深化校企合作、共同打造高質量産業學院。同時我們也将不斷提升自身實力，爲(wéi / wèi)高校提供更多優質的教育資源和(hé / huò)服務支持，共同推動中國高等教育事業的發展。

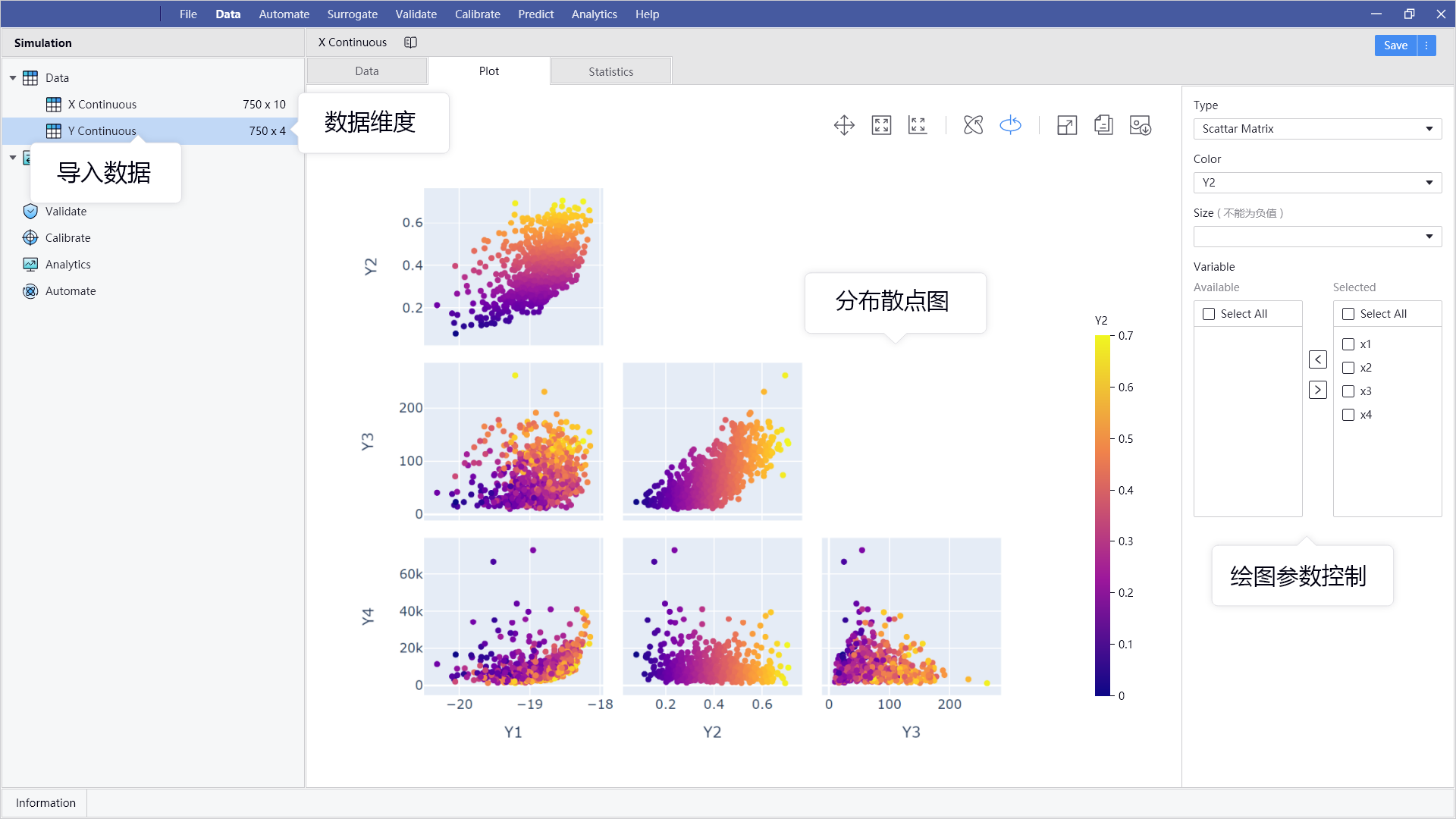

▶ SimArk UQ 界面展示
針對高校師生所提供的軟件版本：
