應用概況
防水性能是電子電器産品設計中非常重要(yào / yāo)的考慮因素，對于采用直通風方式進行散熱的通訊設備設計尤爲(wéi / wèi)明顯。因爲(wéi / wèi)直通風設備采用自然風冷方式進行散熱，設備必須設有不封閉的通風口，所以普遍存在通風口防水設計問題。
爲(wéi / wèi)了(le／liǎo)評估設備的防水效果，如果采用網格類 CFD 方法（ 如有限體積法 ）進行空間離散，那麽最終生成的網格尺度相差懸殊，而且網格劃分所需時間相當長，網格劃分失敗的情況十分常見。即使網格劃分成功，其網格質量不高，将導緻求解效率偏低，精度無法保證，因而不是可行的方法。
SimArk Particles 采用 SPH 方法，無需劃分網格，可以針對複雜幾何模型，快速生成粒子離散模型。計算完成後，可以對粒子群進行連續化處理。因此，用戶可以查看沾濕區域，定量分析水量分配情況，從而評估設備的防水性能。
戶外基站貼體粒子生成（ 整體 ）

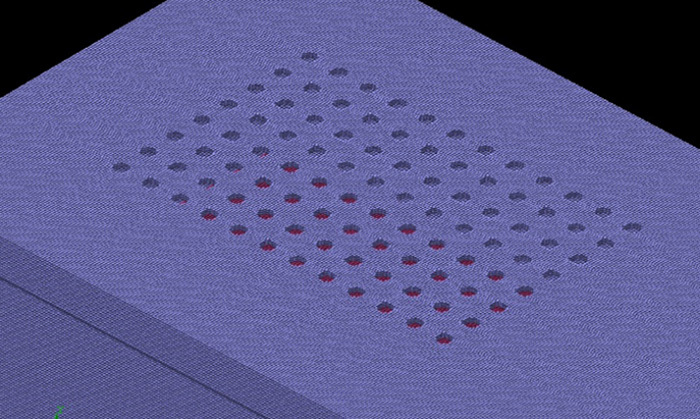

戶外基站貼體粒子生成（ 局部 ）
仿真方案
以某型号戶外基站的防水設計爲(wéi / wèi)例，考慮設備的通用防水要(yào / yāo)求，采用 SimArk Particles 進行仿真，可以對複雜結構設計在惡劣工況下的防水性能進行快速評估。考慮相對惡劣的工況，即向通風口注水，計算整體水流和(hé / huò)零散液滴的運動軌迹。
利用 SimArk Particles 特有的一(yī / yì ／yí)鍵生成粒子模型功能，用戶可以指定粒徑大小，在固體區域快速生成貼體粒子，在流體區域快速生成均勻粒徑的粒子群，共生成 250 萬個粒子；考慮不可壓流場，采用水在常溫下的材料屬性，計算時長爲(wéi / wèi) 0.2 秒；采用顯式時間步進方法，時間步長由 CFL 數決定；選取雙精度爲(wéi / wèi)浮點計算精度；采用 12 核 CPU 進行并行計算。

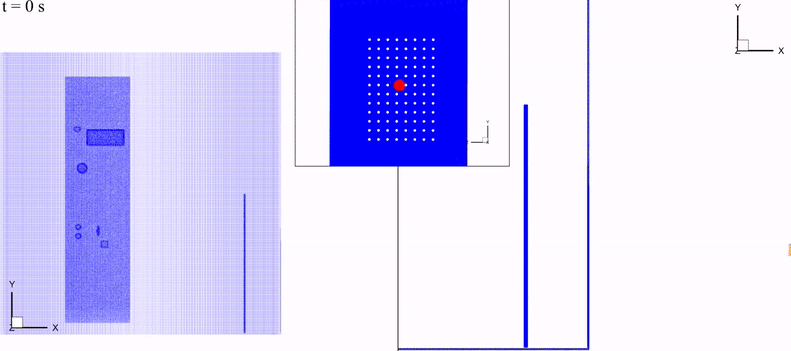

機箱防水算例
