應用概況
車輛的防水性能，包括涉水、淋雨、洗車等工況下的防水性能，是整車研發中的關鍵性能指标之一(yī / yì ／yí)，也是消費者最易感知的性能之一(yī / yì ／yí)。整車涉水是防水性能設計中非常重要(yào / yāo)的工況。在此工況中，水會進入車身内部，從而堵塞通風口或影響電力系統的運行等，特别是對于純電動車和(hé / huò)混合動力車，其高壓動力電池及電氣附件容易損壞和(hé / huò)短路，引發安全事故。
因此，如果在設計之初，通過數值模拟，把水流侵入路徑與侵入量進行較準确的評估，就能幫助車企在該重要(yào / yāo)場景做到産品正向設計與最優化設計。
傳統的基于有限體積法的 CFD 仿真中主要(yào / yāo)使用 VOF 方法。幾何模型清理工作繁瑣、網格劃分工作量大且網格質量要(yào / yāo)求高、VOF 方法難定義車輛的複雜運動過程、仿真收斂性差等諸多因素，都極大地(dì / de)限制了(le／liǎo)仿真精度與工程實用性。

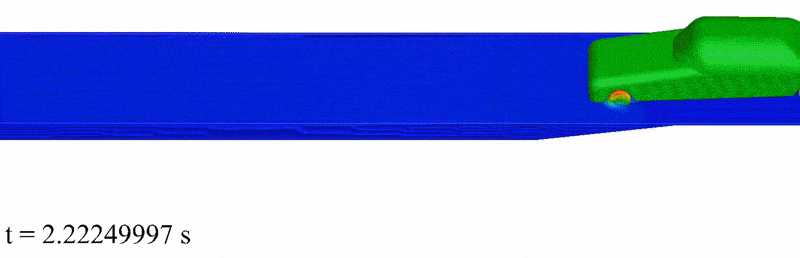

汽車高速涉水模拟
仿真方案
對于液體的飛濺、撕裂、自由液面形态嚴重變形的現象，可以采用高精度粒子法求解器進行模拟。粒子法是一(yī / yì ／yí)種無網格方法，将連續的流體或固體用相互作用的質點組來描述，包含質量、壓力、速度等，求解動力學 Navier-Stokes 方程，跟蹤每個質點的運動軌迹，從而求得整個流場的分布。
以車輛涉水爲(wéi / wèi)例，在 SimArk Particles 軟件中，采用行業領先的粒子生成器，一(yī / yì ／yí)鍵将車輛幾何離散成貼合複雜幾何表面的粒子，無需花費時間進行幾何簡化和(hé / huò)網格劃分，節省大量前處理時間。粒子總數量約 400 萬，CPU 并行核數 16 核，普通的個人電腦便可快速求解。

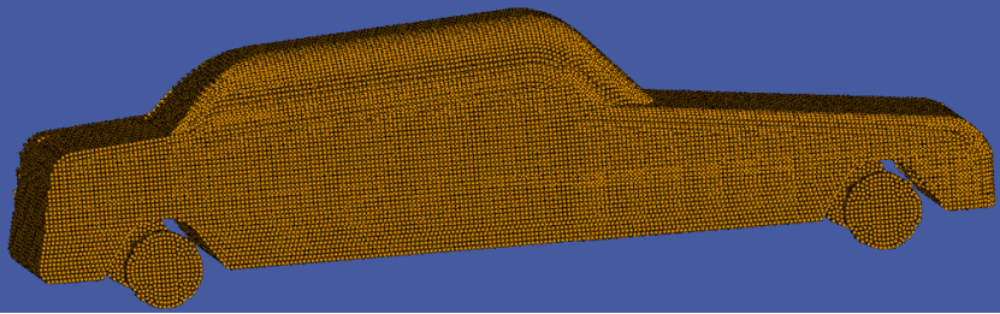

汽車貼體粒子生成

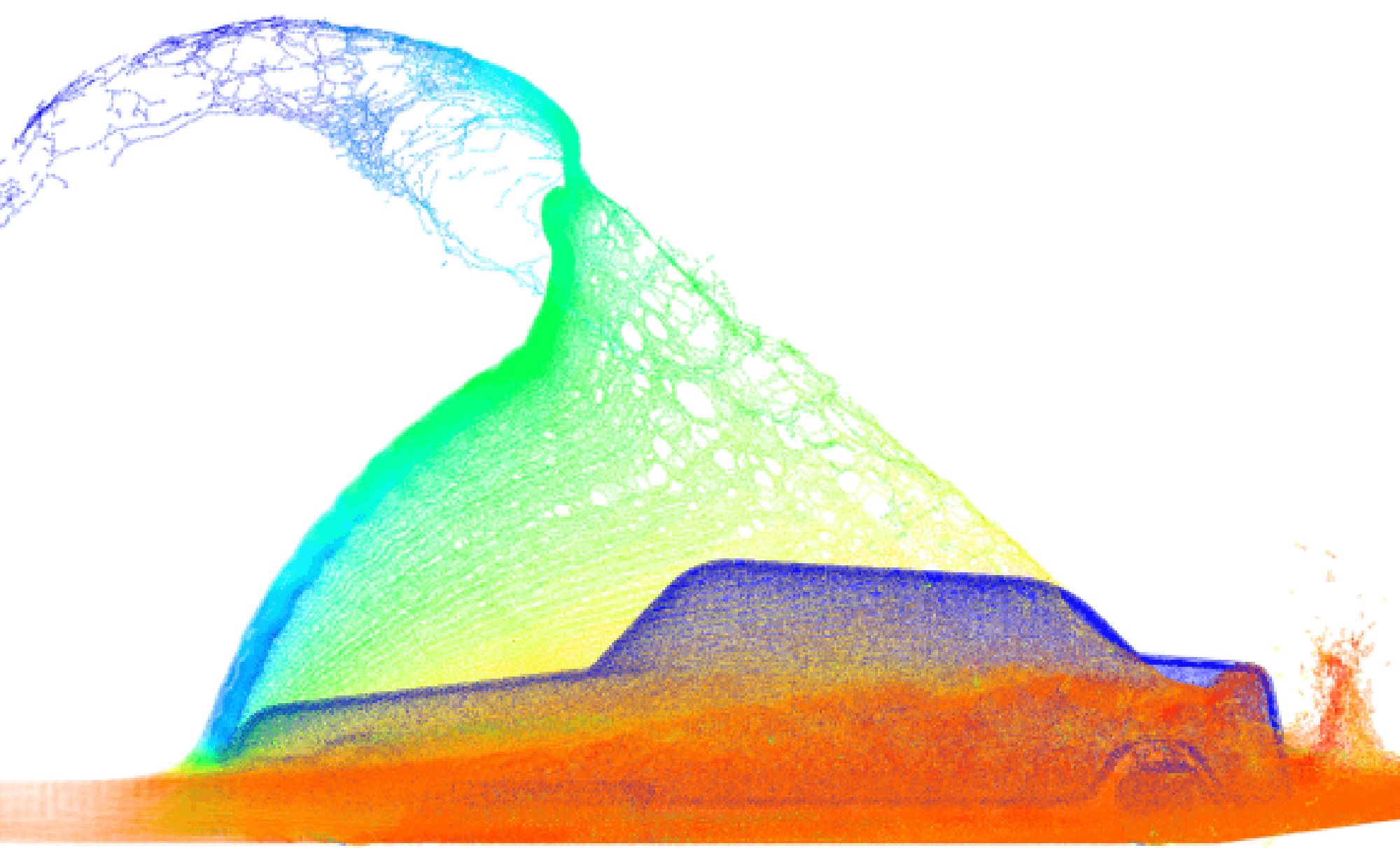

汽車涉水模拟
