應用概況
随着純電動車動力性能的不斷提升，減速器的最高輸入轉速和(hé / huò)最大輸入轉矩也不斷提高，這爲(wéi / wèi)減速器的潤滑性能帶來巨大挑戰。如果潤滑不良，運動零件的傳遞效率将受到影響，潤滑嚴重不足者将導緻齒輪膠合、軸承燒蝕和(hé / huò)油封老化等失效問題。基于傳統的有限體積 CFD 仿真技術，對減速器複雜運動進行仿真時，網格畸變和(hé / huò)扭曲十分常見，計算精度受到嚴重影響。
減速箱攪油模拟
在車輛行業中，快速而準确地(dì / de)預測在複雜結構内伴有複雜機械運動的液體流動，是一(yī / yì ／yí)項巨大的挑戰，但是對于車輛内部水管理的設計優化和(hé / huò)減速器潤滑系統設計的合理性驗證，具有非常重要(yào / yāo)的指導意義。
仿真方案
對于液體的飛濺、撕裂、自由液面形态嚴重變形的現象，可以采用高精度粒子法求解器進行模拟。粒子法是一(yī / yì ／yí)種無網格方法，将連續的流體或固體用相互作用的質點組來描述，包含質量、壓力、速度等，求解動力學 Navier-Stokes 方程，跟蹤每個質點的運動軌迹，從而求得整個流場的分布。
對于減速器潤滑（齒輪箱攪油）案例，在 SimArk Particles 軟件中，固體域離散成貼體的粒子，液體域可以通過粒子填充功能，快速生成初始液體粒子。齒輪的轉速直接加載到齒輪部件，模型邊界爲(wéi / wèi)壁面邊界。爲(wéi / wèi)了(le／liǎo)保證數值模拟的精确性和(hé / huò)穩定性，采用四階龍格庫塔法（RK4）進行時間積分，應用雙精度求解器，時間步長根據 CFL 條件自動計算。

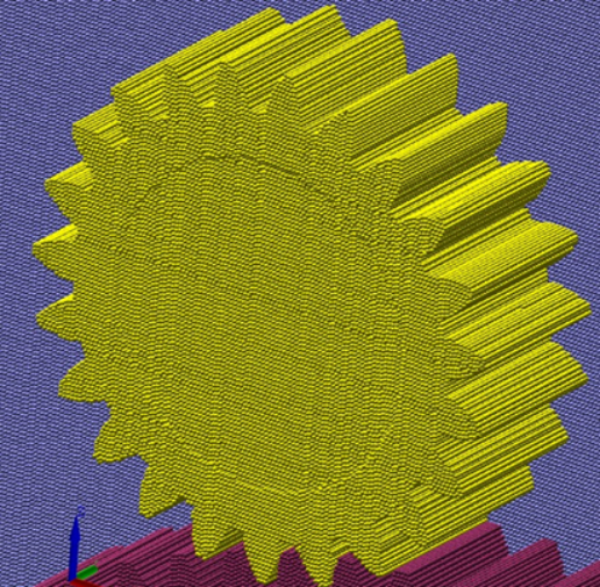

齒輪貼體粒子生成

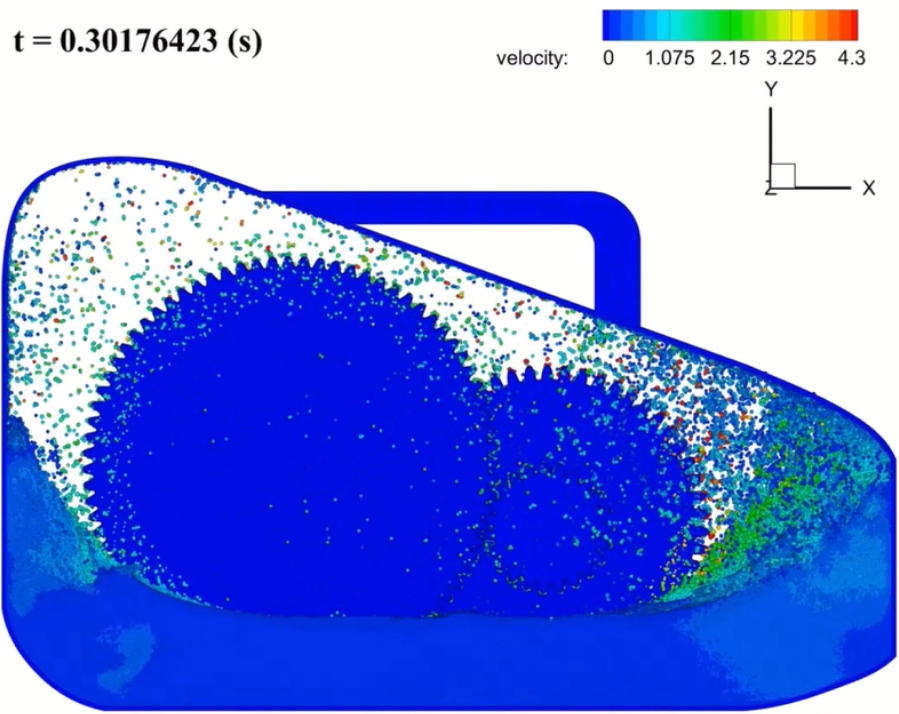

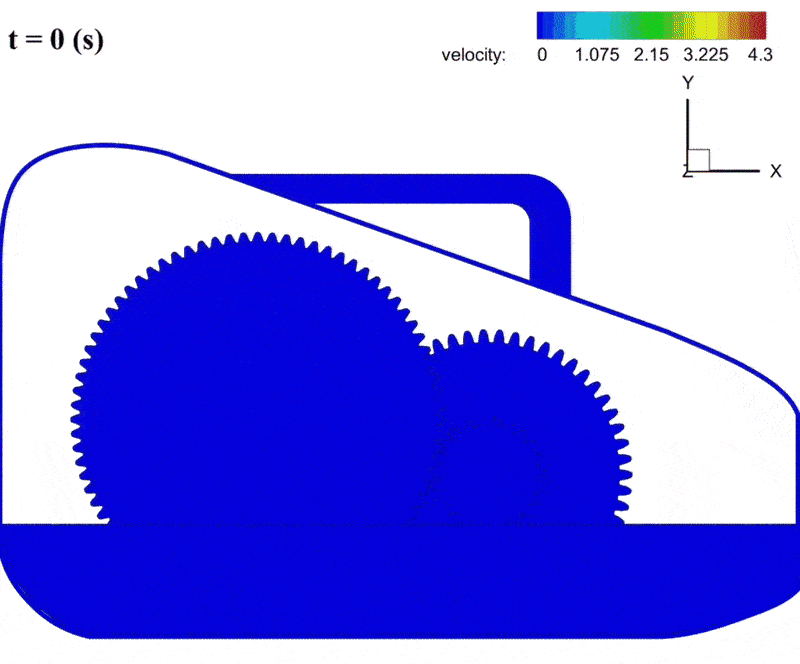

齒輪攪油模拟
